一.简介

在我国正在蓬勃、高速发展的空调加湿行业中，北京盛世兄弟联合科技发展有限公司以超前的企业理念，在平等竞争的经济平台上，以我公司专业的技术团队为基础，同时将国外的先进技术广泛的引进到公司产品的生产设计中，并以精湛的加湿技术，配合丰富的加湿经验为广大客户提供一流的加产品。我公司以完善的质量管理体系及及时的售前、售中、售后服务，为您在工程中遇到的加湿难题提供最优质的设计及解决方案。

我公司自有设计、研发、生产中心，并拥有一批高素质的专业技术人员，在2005年3月，我公司所生产的产品一举通过ISO9001国际质量管理体系认证，目前公司产品畅销全国各地，拥有众多配套厂家。



二.安全提示

我公司所生产的高压微雾加湿系统系列加湿器用途广范，可与空调配套，也可安装在某些空间直接加湿。机器的选型安装与调试必须有我公司的专业安装团队与技术团队进行现场实际工况的调查、确定可使用我公司的此加湿设备；由专业的电工进行调试运行。其他场所、空间在没有经过我方确认可行的情况下客户不应自行选择我公司的该系列设备，以免造成不必要的经济损失。



三.产品概述

1 高压微雾加湿系统型号说明



开关形式的加湿系统只有一拖一式安装方式，没有多级控制。变频式微雾加湿系统可实现多级控制，安装方式灵活。



2.产品特点

机器的功能强劲

机器开启后可在短时间内快速的达到所需要的工作状态，加湿效率高速度快，效果明显。

操作简单

操作面板和各种开关按钮均简单化设计，在保证功能齐全的前提下，即使非专业人员也可轻松无误的操作。

主机和管路安放位置灵活

主机和管路互不影响，可近距离放置也可分开放置，这也就决定了机器可实现远程控制。

安全性能好

从机器的设计到成型生产，各个环节都充分考虑安全系数。最终成型的机器从钣金机械到电器控制等各方面都不会对外界人员产生直接性危害。

主机整体造型美观大方

设计工艺便于人员操作，视觉效果醒目鲜明，具体外形见图1。





图1 高压微雾加湿主机



3.高压微雾加湿系统的基本配置：

我公司生产的高压微雾加湿系统主要由以下几大单元组成：

泵站单元：

采用高压陶瓷柱塞泵产生7 M P a 的高压水（ 最高可达到15MPa），可24小时长期连续工作，利用压力传感器和变频器对泵站压力进行自动调节。系统设置缺水、过载保护等功能，保证其安全平稳工作。

喷雾单元：

选用进口不锈钢喷嘴，流量从3-15kg/h可以选择。防滴漏、自带金属过滤网不堵塞，操作压力可达480kg/m2，喷雾颗粒1-25μm，覆盖面广，水雾和空气接触容易蒸发气化，加湿效果好。喷嘴呈点阵分布，喷雾时形成湿面，达到加湿效果。

自动化控制系统：

a.恒压控制：加湿量变化时高压管中水的流量发生变化，流量变化能引起压力的波动，通过压力传感器给出连续的电信号送于变频器，由变频器来改变电机的转速，电机转速的改变使高压柱塞泵以达到一个恒定的工作压力（7Mpa）。

b.湿度控制：通过湿度传感器在线测试房间内湿度，当湿度达不到系统要求时，湿度探头送出信号于PLC，PLC按百分比开启高压电阀，喷雾量随湿度的增高而减少，直至达到设定值停机。湿度小于设定值自动开启。

c.逻辑控制：通过PLC控制每一路高压电磁阀的开启和主机的开启，从而实现整个控制系统的运行。

高压分路阀：高压分路阀可根据要求实现高压水通过预定程序向预定喷雾单元多路 供水或泄水。

管路系统：耐高压液压软管耐压可达480kg/cm2，安全可靠。旋塞紧固式接头便于安装且不渗漏，确保高压机的正常工作。

特种尼龙纤维挡水板（见图2）：采用特种尼龙纤维挡水板，以保证不发生过水现象。

高精细水过滤器：独特的进水，管路末端过滤方式。配有5μs和10μs双级过滤芯（见图3），精细高效过滤， 有效提高水的质量，延长高压泵的使用寿命，防止喷嘴堵塞。





■图2 尼龙纤维挡水板                        ■图3 高精细过滤芯



四. 微雾加湿系统的工作原理

1.机械连接与水流方向示意





1——进水过滤器 2——进水压力开关 3——压力表 4——柱塞泵

5——调压阀 6——三项异步电动机 7——主高压出水阀 8——分水器

9——支路高压阀 10——压力传感器 11——泄压阀



图4 微雾加湿系统工作原理图



首先，进水在进水压力开关的控制下进水通过软水过滤器进入高压柱塞泵；柱塞泵在电机的带动下，把水打成高压水，经由主高压出水阀到分水器。分水器再通过主机信号的控制相应的打开对应的支路高压阀，对加湿空间进行加湿。机器停止时管道内多余的压力由泄压阀排出管道。



2.高压微雾加湿系统电器控制原理，电器控制原理会根据客户的要求而不同。实际电路图根据实际要求另附。



五. 高压微雾加湿系统的安装方式：

1.一拖一式（见图6、7）：



图6 空调微雾加湿系统一拖一式示意图                 图7 厂房微雾加湿系统一拖一式示意图



2.一拖多机式（见图8、9）：



图8 空调微雾加湿系统一拖多机式示意图               图9厂房微雾加湿系统一拖多机式示意图



六.高压微雾加湿系统安装说明

1.加湿主机的安装

主机须放置到水平的地面，主机自身无倾斜、晃动。

主机应处于干燥，无腐蚀性气体、液体，通风散热条件良好的环境当中。主机附近应有可提供给主机可用的电源、水源。

2.加湿管路的安装

加湿管路的走向应横平竖直，管路设计走向符合常规要求，整体走向实用美观，与周围的环境相融洽，无明显的突出或与环境不协调。

接头与接头以及单个接头的锁母都要拧紧，以防止漏水。安装完毕之后，应再从头到尾检查一遍，确认无误后方可试机，避免不必要的漏水。接头的旋拧方向如图12、14。接头虽需拧紧，但不可用力过猛，以免接头破裂！我公司提供两种喷座，一种为卡箍式、一种为螺纹式（见图10、11）。



图14 螺纹式喷座锁紧方式



我公司提供的两种喷座各有优点。卡箍式喷座安装灵活，方便维修。但是在非专业人员误操作机器时，可能会把机器的正常工作压力误调高到机器正常工作压力10%以上，甚至更高，这时可能会出现管道路从卡箍内脱出现象。螺纹式喷座为螺纹固定方式，不会出现管路脱出现象，但是安装不便，维修难度较大。卡箍式喷座适合在空间较大，工作空间下没有易损物品的空间中。螺纹式喷座适合在空间较小，不易维修，且需要绝对安全的环境中。

喷头的安装。微雾喷头的密封经过了特殊设计，安装时只需用手将喷头的螺纹旋入喷座即可，无需用扳手等其他工具，以免造成用力过大喷头螺纹断裂损坏，造成漏水，详见图15、16。喷头距工作台的高度应在2米之上，喷雾的最高点应距顶面障碍物0.5米左右，可避免产生冷凝水滴落到地面。





图15 卡箍式喷座喷头锁紧方式     图16螺纹式喷座喷头锁紧方式



如果加湿场所温度在冰点或冰点以下或处于北方冬季温度在冰点左右，那么加湿管路需要考虑加保温。



七. 高压微雾加湿系统安装指南

a)我公生产的高压微雾加湿系统的安装必须我公司具有资格的专业人员来完成。

b)在安装加湿系统时，必须停止即将安装加湿系统的空调通风系统的运行。

c)如果是在空调内安装加湿系统，空调或风道箱体壁面上必须有足够大的检修门。

d)加湿系统的加湿单元所在的风道或空调箱必须做防水。

e)加湿系统的加湿单元如果是在风道或空调段，其所在的风道或空调箱必须有接水盘。

f)如果加湿单元在风道内，并且外界温度较低，那么风道必须做好保温，防止产生冷凝水。

g)加湿单元所在的风道或空调箱截面风速必须是均匀的风速，空气流速在0-2.5m/s。



八.加湿系统运行中的检查





九. 高压微雾加湿系统的选型

1.高压微雾加湿系统的选型要根据实际工况而定。

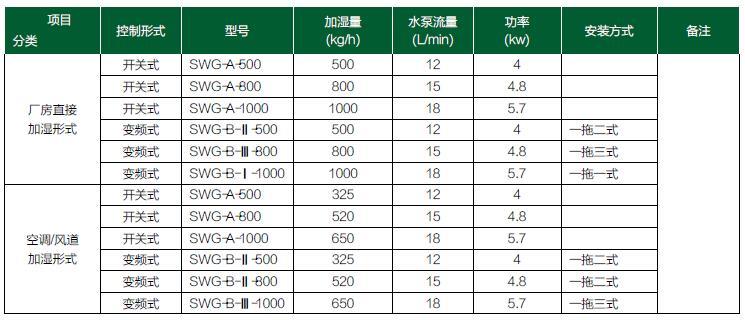

我公司提供高压微雾加湿系统的几种常规产品型号（见表1），用户可根据自己的实际情况并参照表1进行选择。我公司还可根据用户的需要进行非常规产品的订做，用户只需提供我方需要的几种数据，我公司便可根据您的实际情况进行量身订做。用户在进行非常规产品的订做时需提供以下数据：

a.加湿空间的具体尺寸，长、宽、高等数据，或需要加湿空间的净体积。

b.加湿空间（无加湿系统）正常情况下的空气湿度（RH%）、温度（℃）。

c.安装完加湿系统后，用户希望达到时的理想湿度（RH%），温度（℃）。



十.高压微雾加湿系统检测报告
